製品情報

ポイント(軸付)

SPKポリマスター ポイントは、マイクログラインダーに取り付けて使用します。研磨砥粒に溶融アルミナ(WA)を用いた金属研磨用(SWシリーズ、NBKシリーズ)と炭化ケイ素(GC)を用いた非金属研磨用(SGシリーズ)があります。作業部が比較的小さいため、形状が複雑なワークの細かい部分やバリ取り等、部分的な研磨に適しています。ゴムの弾性により深いキズを付けずに均一な研磨面が得られます。軸は、Φ3mm、Φ6mmのほかにもΦ2.34mmをとり揃えております。

※表はスクロールできます。

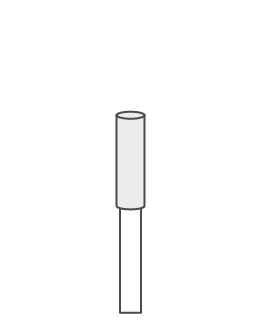

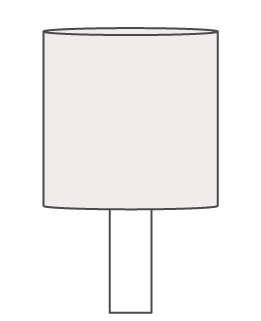

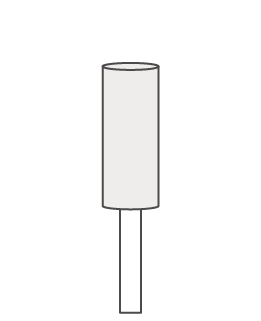

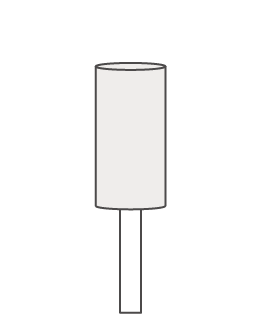

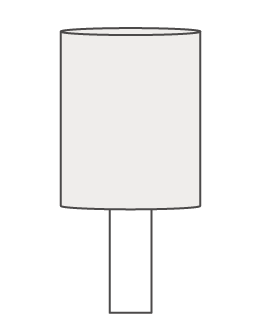

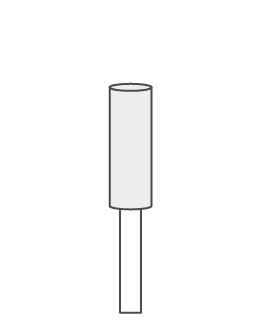

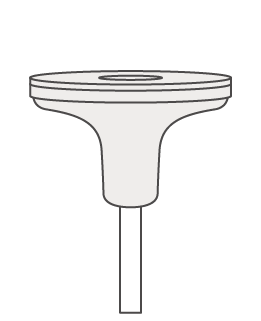

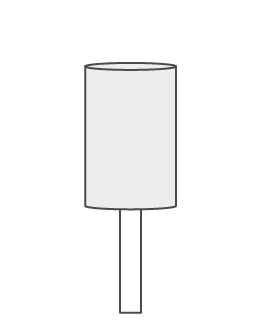

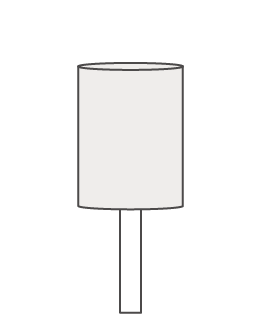

形態番号 0413 0515 0617 0813 0820 1020 1316 1320 1520 2025 2525 アングル
外径(mm) 4 5 6 8 8 10 13 13 15 20 25 30
長さ(mm) 13 15 17 13 20 20 16 20 20 25 25 -
全長(mm) 43 45 47 43 50 46 50 60 36.5
軸径(mm) 3 3 6 3
許容回転数(min-1 30,000 24,000 20,000 20,000 15,000
金属研磨用
粒度
#80 0413 SW 80R 0515 SW 80R 0617 SW 80R 0813 SW 80R 0820 SW 80R 1020 SW 80R 1316 SW 80R 1320 SW 80R 1520 SW 80R 2025 SW 80R 2525 SW 80R AGP SW 80R
#120 0413 SW 120B 0515 SW 120B 0617 SW 120B 0813 SW 120B 0820 SW 120B 1020 SW 120B 1316 SW 120B 1320 SW 120B 1520 SW 120B 2025 SW 120B 2525 SW 120B AGP SW 120B
#180 0413 SW 180Y 0515 SW 180Y 0617 SW 180Y 0813 SW 180Y 0820 SW 180Y 1020 SW 180Y 1316 SW 180Y 1320 SW 180Y 1520 SW 180Y 2025 SW 180Y 2525 SW 180Y AGP SW 180Y
#220 0413 SW 220G 0515 SW 220G 0617 SW 220G 0813 SW 220G 0820 SW 220G 1020 SW 220G 1316 SW 220G 1320 SW 220G 1520 SW 220G 2025 SW 220G 2525 SW 220G AGP SW 220G
#320 0413 SW 320V 0515 SW 320V 0617 SW 320V 0813 SW 320V 0820 SW 320V 1020 SW 320V 1316 SW 320V 1320 SW 320V 1520 SW 320V 2025 SW 320V 2525 SW 320V AGP SW 320V
#500 0413 SW 500BR 0515 SW 500BR 0617 SW 500BR 0813 SW 500BR 0820 SW 500BR 1020 SW 500BR 1316 SW 500BR 1320 SW 500BR 1520 SW 500BR 2025 SW 500BR 2525 SW 500BR AGP SW 500BR
#1000 0413 SW1000GL 0515 SW1000GL 0617 SW1000GL 0813 SW1000GL 0820 SW1000GL 1020 SW1000GL 1316 SW1000GL 1320 SW1000GL 1520 SW1000GL 2025 SW1000GL 2525 SW1000GL AGP SW1000GL
金属微研削用
粒度
#80 NBK0413 80R   NBK0617 80R   NBK0820 80R NBK1020 80R       NBK2025 80R NBK2525 80R AGNBKSW80R
#120 NBK0413 120B   NBK0617 120B   NBK0820 120B NBK1020 120B       NBK2025 120B NBK2525 120B AGNBKSW120B
非金属(石・ガラス)研磨用
粒度
#80 0413 SG 80R   0617 SG 80R   0820 SG 80R 1020 SG 80R   1320 SG 80R 1520 SG 80R 2025 SG 80R 2525 SG 80R
#120 0413 SG 120B   0617 SG 120B   0820 SG 120B 1020 SG 120B   1320 SG 120B 1520 SG 120B 2025 SG 120B 2525 SG 120B
#220 0413 SG 220G   0617 SG 220G   0820 SG 220G 1020 SG 220G   1320 SG 220G 1520 SG 220G 2025 SG 220G 2525 SG 220G
#320 0413 SG 320V   0617 SG 320V   0820 SG 320V 1020 SG 320V   1320 SG 320V 1520 SG 320V 2025 SG 320V 2525 SG 320V
#500 0413 SG 500BR   0617 SG 500BR   0820 SG 500BR 1020 SG 500BR   1320 SG 500BR 1520 SG 500BR 2025 SG 500BR 2525 SG 500BR
#1000 0413 SG1000GL   0617 SG1000GL   0820 SG1000GL 1020 SG1000GL   1320 SG1000GL 1520 SG1000GL 2025 SG1000GL 2525 SG1000GL

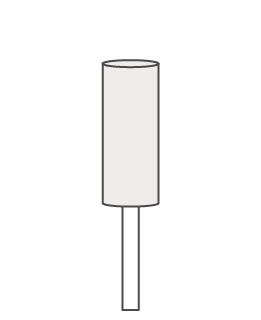

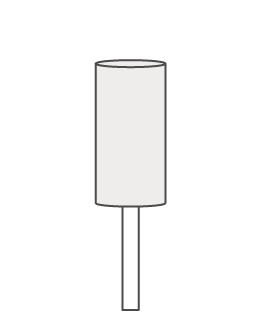

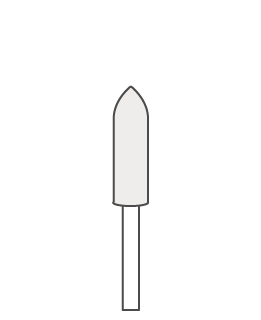

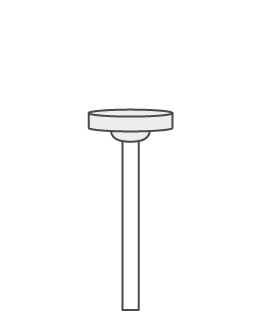

形態番号 F0515 F0820 F1020 F13 F147 F10 F11
外径(mm) 5 8 10 5 10 12.5 12
長さ(mm) 15 20 20 16 22 - -
全長(mm) 47 50 56 42 42.5
軸径(mm) 2.34 2.34 2.34
許容回転数(min-1 24,000 15,000 24,000 15,000 24,000
金属微研削用
粒度
#80 F0515 SW 80R2 F0820 SW 80R2 F1020 SW 80R2 F13 SW 80R2 F147 SW 80R2
#120 F0515 SW 120B2 F0820 SW 120B2 F1020 SW 120B2 F13 SW 120B2 F147 SW 120B2 F10 SW 120B2 F11 SW 120B2
#220 F0515 SW 220G2 F0820 SW 220G2 F1020 SW 220G2 F13 SW 220G2 F147 SW 320V2 F10 SW 220G2 F11 SW 220G2
#320 F0515 SW 320V2 F0820 SW 320V2 F1020 SW 320V2 F13 SW 320V2 F147 SW 500BR2 F10 SW 320V2 F11 SW 320V2
#500 F0515 SW 500BR2 F0820 SW 500BR2 F1020 SW 500BR2 F13 SW 500BR2 F147 SW1000GL2 F10 SW 500BR2 F11 SW 500BR2
#1000 F0515 SW1000GL2 F0820 SW1000GL2 F1020 SW1000GL2 F13 SW1000GL2

種類

金属用、非金属用
アングルリューター用各タイプ

用途及び特長

  • 金型の表面調整研磨
  • 精密部品のミクロン仕上げ
  • 貴金属の研磨
  • ステンレス等のコーナー仕上げ
  • ブラウン管、ガラス、石材等のキズ、バリ取り、微細面取り、研磨
  • 機械部品の穴、溝部、溶接部仕上げ
  • 各種刃物(トムソン刃等)の刃付け研磨
  • タービンブレード(超耐熱合金製等)の研磨
  • エンジン部品の穴、溝等の面取り仕上げ
  • ロール、射出スクリュー等のキズ取り研磨
  • 歯車、エンドミル等の微細バリ取り
  • 粉じん、振動、騒音、ブレがなく、安全で衛生的
  • セラ砥石特有の面粗度で光沢は抜群
  • 耐久性は同種市販品の3倍~5倍
